Piekarnik Electrolux do zabudowy, który przestaje dopiekać od dołu, to jedna z najczęstszych usterek zgłaszanych w kuchniach domowych. Objaw jest charakterystyczny: ciasto rośnie, ale spód pozostaje blady, a potrawa przypala się wyłącznie z góry. W większości przypadków przyczyną jest przerwa w spirali grzałki dolnej, jednak nie jest to jedyna możliwość. Poniższy poradnik prowadzi przez diagnostykę różnicową, dobór części po numerze PNC oraz wymianę krok po kroku. Pomiary elektryczne i montaż elementów grzejnych powinien wykonywać wykwalifikowany serwisant.
TL;DR Najczęstsza przyczyna braku grzania od dołu to przerwa w spirali grzałki dolnej, ale usterka może leżeć także w torze zasilania. Kolejność diagnostyki: pomiar rezystancji grzałki, następnie kontrola konektorów, przekaźnika, termostatu, ogranicznika termicznego i czujnika temperatury. Rezystancję liczy się ze wzoru R = U²/P: dla 1000 W przy 230 V to około 53 Ω, dla 2000 W około 26 Ω. Dobór części wykonuje się wyłącznie po numerze PNC (9 cyfr) z tabliczki znamionowej, nie po nazwie handlowej modelu. Widełki kosztów: część od około 42 do 230 zł, serwis 100–300 zł, nowy piekarnik 400–800 zł. Pomiary elektryczne i montaż grzałki wykonuje wykwalifikowany serwisant.
Grzałka dolna piekarnika Electrolux – objawy i zasada działania
Grzałka dolna odpowiada za wypromieniowanie ciepła z dna komory. Pracuje w trybach góra-dół, termoobieg z dolną grzałką oraz w programie pizza, gdzie kluczowe jest równomierne przypieczenie spodu. Jej uszkodzenie ujawnia się w sposób powtarzalny: brak przypieczenia od dołu, przypalenie wyłącznie z góry, wydłużony czas pieczenia oraz brak wzrostu temperatury w dolnej strefie komory. Warto przy tym pamiętać, że dostępne w sklepie grzałki do piekarników Electrolux obejmują różne moce i warianty mocowania, dlatego dobór musi być precyzyjny.
Prostym testem różnicującym jest kromka chleba położona na ruszcie, przy temperaturze 180 °C i funkcji góra-dół, obserwowana przez około 10 minut. Jeśli górna powierzchnia się rumieni, a dolna pozostaje jasna, sygnał wskazuje na strefę dolną. Termoobieg może maskować usterkę, ponieważ wentylator rozprowadza ciepło z grzałki górnej i pierścieniowej, częściowo wyrównując temperaturę. Brak grzania nie zawsze oznacza uszkodzenie wszystkich grzałek naraz.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Brak przypieczenia od dołu | Przerwa w spirali grzałki dolnej | Rezystancja grzałki multimetrem |
| Przypalenie tylko z góry | Grzałka dolna nieaktywna | Tor zasilania i konektory |
| Dłuższy czas pieczenia | Spadek moc grzałki lub termostat | Rezystancja i kalibracja termostatu |
| Brak wzrostu temperatury | Ogranicznik termiczny, przekaźnik | Ciągłość obwodu, stan przekaźnika |
| Usterka wraca po nagrzaniu | Przebicie izolacji grzałki | Pomiar rezystancji izolacji (serwisant) |
Diagnostyka krok po kroku – jak sprawdzić, czy to naprawdę grzałka
Diagnostykę prowadzi się sekwencyjnie, od elementu grzejnego do toru zasilania. Taka kolejność eliminuje najczęstszą przyczynę w pierwszym kroku i pozwala uniknąć wymiany sprawnej części.
Krok 1 – Bezpieczeństwo i przygotowanie
Odłącz piekarnik od zasilania: wyjmij wtyczkę lub wyłącz odpowiedni bezpiecznik. Odczekaj, aż komora ostygnie. Uzyskaj dostęp do grzałki dolnej, demontując dno komory lub tylną osłonę, w zależności od konstrukcji modelu. Oznacz przewody przed rozłączeniem.
Krok 2 – Pomiar rezystancji grzałki
Multimetr ustaw w trybie pomiaru rezystancji (Ω). Pomiar wykonuj na odłączonych konektorach, przy zdjętym napięciu. Wartość odniesienia wyliczasz ze wzoru R = U²/P. Zasady pomiaru i doboru elementu grzejnego opisano szerzej w kategorii grzałki do piekarników Electrolux.
| Moc grzałki | Rezystancja przy 230 V |
|---|---|
| 800 W | ≈ 66 Ω |
| 1000 W | ≈ 53 Ω |
| 1100 W | ≈ 48 Ω |
| 1200 W | ≈ 44 Ω |
| 1500 W | ≈ 35 Ω |
| 2000 W | ≈ 26 Ω |
| 2200 W | ≈ 24 Ω |
Odczyt „OL” lub brak ciągłości oznacza przerwę w spirali i konieczność wymiany grzałki. Wynik zbliżony do wartości katalogowej kieruje diagnostykę do toru zasilania. Nigdy nie wykonuj pomiaru pod napięciem.
Krok 3 – Kontrola toru zasilania
Sprawdź konektory pod kątem nadpalenia i wypalenia, przekaźnik na module sterującym, termostat, ogranicznik termiczny (bezpiecznik termiczny), czujnik temperatury oraz przewody. Uszkodzony konektor daje identyczny objaw jak przerwana grzałka, mimo sprawnego elementu grzejnego.
Krok 4 – Kontrola po rozgrzaniu
Grzałka z prawidłową rezystancją, która nie grzeje lub wyzwala zabezpieczenie, może przebijać dopiero po nagrzaniu. Pomiar rezystancji izolacji i upływności wykonuje wyłącznie wykwalifikowany serwisant.
Jak dobrać grzałkę dolną do piekarnika Electrolux (PNC, moc, napięcie)
Tabliczka znamionowa znajduje się wokół wnęki drzwiowej piekarnika. Kluczowym identyfikatorem jest PNC, czyli 9-cyfrowy numer zaczynający się od cyfry 9. To on, a nie nazwa handlowa modelu, stanowi podstawę doboru części. Ten sam model handlowy może występować w kilku wariantach wyposażenia, dlatego dobór po nazwie prowadzi do błędów. Numer ELC/Prod.No. to oznaczenie produkcyjne, odrębne od PNC. Pełny katalog podzespołów znajdziesz w sekcji części do piekarników Electrolux.
| Platforma | Przykładowe numery grzałek dolnych |
|---|---|
| Electrolux | 140063361012, 3570635015, 3570038061, 3570338040 |
| AEG | 3570076038, 3421385018 |
| Zanussi | 1250249210006, 3427552231 |
| Arthur Martin | 3570635015 |
| IKEA (KULINARISK, EFTERSMAK) | 140063361012 |
Kryteria zgodności obejmują moc, napięcie (230 V, 240 V lub 400 V w wersjach dwusekcyjnych), wymiary, rozstaw złączy oraz sposób mocowania. Części oryginalne (OEM) gwarantują pełną zgodność z fabryczną specyfikacją. Sprawdzone zamienniki realizują tę samą funkcję, często w niższej cenie, pod warunkiem potwierdzenia wszystkich parametrów. Przykładem elementu o mocy 1100 W jest grzałka dolna 3570338040.

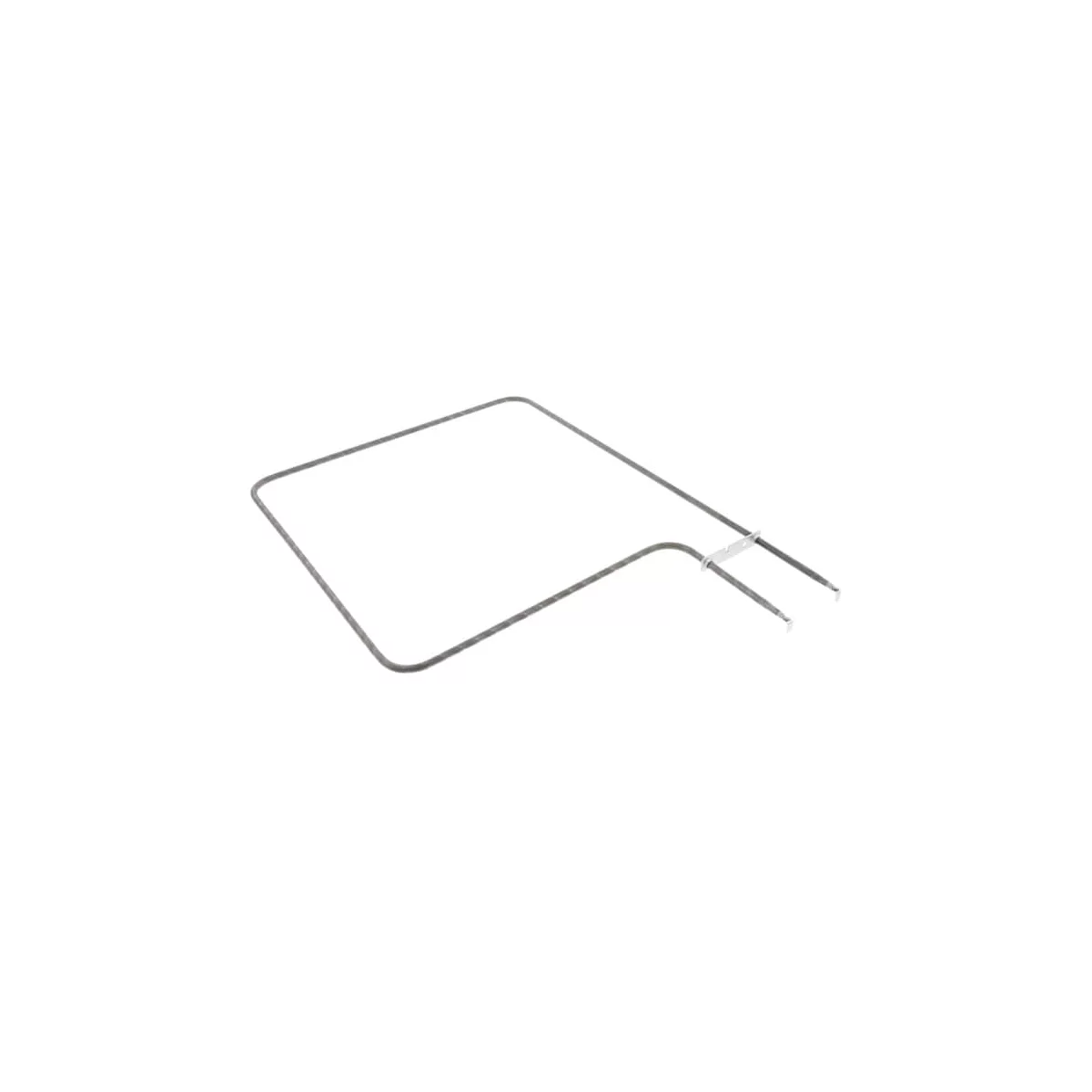

 Dolna grzałka piekarnika Electrolux / AEG 240 V 1000 W (140063361020) Oryginalna dolna grzałka 1000 W / 240 V do piekarników Electrolux / AEG – przywraca równomierne grzanie od dołu komory. 182,27 zł • Zobacz produkt → |
W kategorii „Grzałki do piekarników i kuchni Electrolux” w CzesciAGD.pl dostępne są wyłącznie nowe części, zarówno OEM, jak i zamienniki. Sklep udostępnia informacje o numerach zastępowanych, na przykład 3570338040 zastępuje 3570338073, 3570338016, 3570270011, 3570248017, 3581907700, 3570269013 i 3581909599. Dobór wspiera wyszukiwanie po PNC oraz opcja „Zapytaj o część”, a konsultacje prowadzone są także wieczorami i w weekendy pod numerem +48 732 145 282.
Wymiana grzałki dolnej krok po kroku
Przygotowanie i narzędzia
Przygotuj multimetr, wkrętaki, klucze oraz materiał do oznaczenia przewodów. Wykonaj zdjęcie okablowania przed demontażem. Punkt kontrolny: piekarnik odłączony od zasilania, komora zimna.
Demontaż starej grzałki
Odłącz konektory, odkręć śruby i mocowania, wyjmij element. Punkt kontrolny: porównaj wymiary i rozstaw złączy nowej grzałki z elementem wyjętym. Jeśli szukasz elementu o mocy 1000 W, sprawdź np. grzałkę dolną 3570419014.
| Grzałka dolna do piekarnika Electrolux / AEG 1000 W 3570053011 Dolna grzałka 1000 W do piekarników Electrolux / AEG – odpowiada za nagrzewanie dolnej części komory pieczenia. Zobacz produkt → |
Montaż nowej grzałki
Osadź grzałkę, dokręć mocowania bez nadmiernej siły, podłącz konektory zgodnie z wcześniejszym oznaczeniem. Punkt kontrolny: żaden konektor nie jest luźny ani przesunięty.
Kontrola po montażu
Zmierz rezystancję nowej grzałki i porównaj z wartością katalogową. Wykonaj próbę grzania, obserwuj pierwsze cykle, sprawdź brak zapachu i przegrzania. Typowe objawy błędu: grzałka nie grzeje po montażu oznacza źle podłączony lub luźny konektor, a wyzwalanie zabezpieczenia wskazuje na uszkodzoną izolację.
Najczęstsze błędy i jak je naprawić
| Błąd | Skutek | Jak naprawić |
|---|---|---|
| Wymiana grzałki bez diagnostyki toru | Usterka nie ustępuje | Sprawdź konektory, przekaźnik, termostat |
| Pomiar pod napięciem | Ryzyko porażenia, błędny odczyt | Odłącz zasilanie przed pomiarem |
| Dobór po modelu handlowym | Niepasująca część | Dobieraj wyłącznie po PNC |
| Pominięcie napięcia i rozstawu złączy | Grzałka nie pasuje mechanicznie | Porównaj 230/240/400 V i rozstaw |
| Brak kontroli konektorów | Nawrót usterki | Wymień nadpalone złącza |
| Zbyt mocne dokręcenie | Uszkodzenie mocowań | Dokręcaj z wyczuciem |
| Brak testu po montażu | Nieznany stan naprawy | Zmierz rezystancję i wykonaj próbę |
| Założenie, że wymiana zawsze rozwiązuje problem | Pominięcie termostatu, modułu, termika | Diagnostyka całego toru |
Koszty i opłacalność naprawy (2024–2026)
Ceny części kształtują się następująco: zamienniki od około 41,90 zł, oryginały w przedziale około 125–230 zł. Przykładowe ceny OEM: 140063361012 to 186,23 zł, 3570038061 to 125,08 zł, 3570338040 to 150,65 zł, a 3421385018 to 193,34 zł. Koszt serwisu wynosi 100–300 zł, co daje łącznie 120–380 zł. Nowy piekarnik budżetowy to wydatek 400–800 zł. Wśród tańszych opcji dostępna jest m.in. grzałka dolna 3051652042.

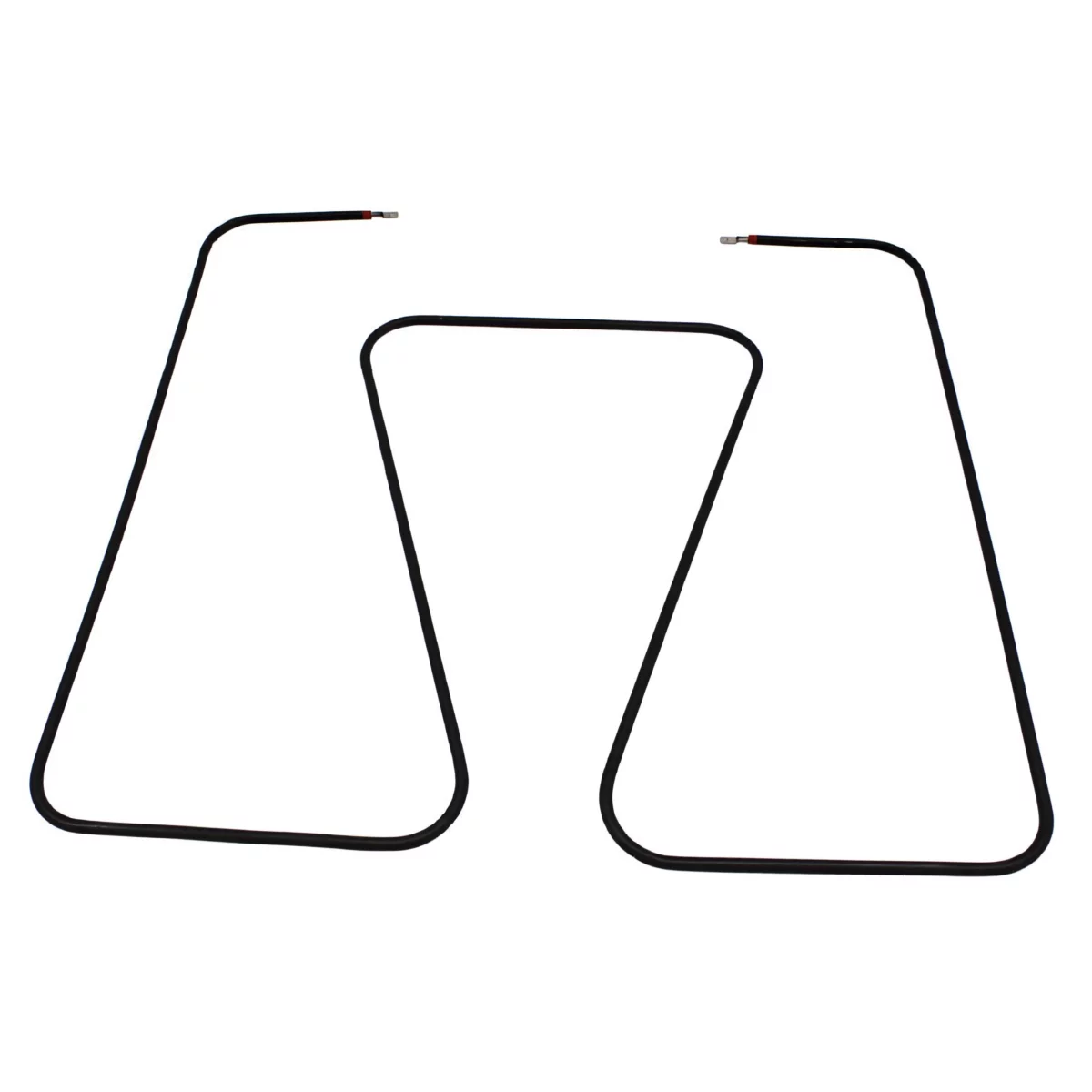

 Grzałka dolna do kuchenki i piekarnika Electrolux / AEG 1000 W 3051652042 Dolny element grzejny 1000 W do kuchenek i piekarników Electrolux / AEG – dobierany po numerze części i PNC urządzenia. 160,32 zł • Zobacz produkt → |
| Wariant | Koszt | Czas | Ryzyko | Kiedy wybrać |
|---|---|---|---|---|
| Samodzielna wymiana (część z CzesciAGD.pl) | od ~42 zł (zamiennik) do ~230 zł (OEM) | 1–2 h | Błąd montażu przy braku doświadczenia | Osoby techniczne, po pełnej diagnostyce |
| Serwis | 120–380 zł z częścią | 1 wizyta | Niskie | Brak narzędzi lub wiedzy o torze zasilania |
| Nowy piekarnik | 400–800 zł | Zakup i montaż | Utrata sprawnego urządzenia | Wiele usterek, wiek powyżej 8–10 lat |
Przy urządzeniu młodszym niż 5 lat i pojedynczej usterce naprawa jest korzystniejsza ekonomicznie. CzesciAGD.pl oferuje zarówno oryginały, jak i zamienniki, wyłącznie nowe, z wsparciem doboru po PNC.
Co dalej – warianty i kolejne kroki
Jeśli po wymianie grzałki problem wraca, należy skontrolować termostat, przekaźnik, moduł sterujący oraz ogranicznik termiczny. Gdy usterka obejmuje sterowanie, właściwym krokiem jest serwis. Przy piekarniku starszym niż 8–10 lat i wielu usterkach rozważ nowy sprzęt.
Drzewko decyzji:
- Objaw pojedynczy, urządzenie do 5 lat → naprawa (wymiana grzałki).
- Objaw wraca po wymianie → kontrola termostatu, przekaźnika, modułu → serwis.
- Usterka sterowania lub wiele awarii → serwis lub wymiana urządzenia.
- Wiek powyżej 8–10 lat i rosnące koszty → wymiana sprzętu.
Profilaktyka obejmuje ograniczanie liczby cykli termicznych, utrzymanie czystości komory oraz unikanie przegrzewania i pirolizy przy zużytej grzałce. To właśnie częstotliwość cykli termicznych, a nie temperatura szczytowa, najbardziej skraca życie elementu grzejnego.
FAQ – najczęstsze pytania
Jak sprawdzić grzałkę dolną w piekarniku? Zmierz rezystancję multimetrem na odłączonych konektorach i porównaj wynik z wartością R = U²/P. Odczyt „OL” oznacza przerwę i konieczność wymiany.
Ile kosztuje wymiana grzałki w piekarniku Electrolux? Część kosztuje od około 42 zł (zamiennik) do 230 zł (OEM). Z robocizną serwisu łącznie 120–380 zł.
Jaki kod błędu oznacza uszkodzoną grzałkę? Kody F4, F5, E1010, F10 i F30 wg dokumentacji serwisowej odnoszą się do czujnika temperatury, przekaźnika lub termostatu, a nie wprost do grzałki dolnej. Traktuj je jako wskazówkę do diagnostyki, nie jako jednoznaczne rozpoznanie.
Czy grzałka Electrolux pasuje do AEG? Tak, platformy Electrolux, AEG, Zanussi, Arthur Martin i IKEA dzielą te same grzałki, na przykład 140063361012. Zgodność potwierdza się po numerze PNC. Elementy do urządzeń AEG znajdziesz w kategorii grzałki do piekarnika AEG.
Czy niedopiekanie od dołu zawsze oznacza uszkodzoną grzałkę dolną? Nie. Objaw może wynikać z uszkodzonego konektora, przekaźnika, termostatu, ogranicznika termicznego lub czujnika temperatury. Diagnostykę należy prowadzić sekwencyjnie.
