TL;DR Brak podgrzewania wody to nie to samo co kod E18/F18, który dotyczy odpływu, a nie grzałki. Grzałkę dobiera się wyłącznie po pełnym numerze E-Nr z końcówką /xx oraz kodzie FD, nigdy po samej nazwie „Serie 4”. Usterkę potwierdza pomiar rezystancji (R=U²/P; dla 1900–2050 W to około 26–28 Ω) oraz test czujnika NTC. Wymianę wykonuje się od tyłu pralki, po odcięciu prądu i wody, zawsze z nową uszczelką. Koszt części to 34–85 zł za zamiennik i 100–270 zł za oryginał; samodzielna naprawa zamyka się w 40–150 zł, a serwis w 280–480 zł. Naprawa jest opłacalna, dopóki jej koszt nie przekracza 50% ceny nowej pralki.

Grzałka do pralki Bosch Serie 4 — od czego zacząć diagnozę

Poradnik dotyczy pralek Bosch z grup modelowych WAN, WAT i WAE, w tym urządzeń sprzedawanych jako Serie 4. Zakłada poziom średniozaawansowany: obsługę multimetru, podstawowy zestaw narzędzi i swobodny dostęp do tylnej ściany pralki. Bez tych trzech warunków samodzielna diagnoza grzałki jest nieefektywna.

Zanim cokolwiek zmierzysz, odłącz pralkę od prądu i zakręć zawór wody. To warunek bezwzględny, nie sugestia. Wszystkie pomiary wykonuj wyłącznie na urządzeniu odłączonym od sieci.

Pierwszym krokiem jest odrzucenie fałszywych tropów. Kod E18/F18 oznacza przekroczony czas pracy pompy i dotyczy odpływu, nie podgrzewania. Kody E19/F19, E30 oraz E02 mogą pojawiać się w kontekście grzania, ale ich znaczenie trzeba potwierdzić w instrukcji konkretnego modelu. Publiczna lista kodów Bosch nie zawiera dedykowanego kodu wyłącznie dla grzałki, dlatego nie należy opierać się na uniwersalnych zestawieniach z forów.

Metoda opisana w tym artykule nie jest właściwa, gdy pralka jest na gwarancji, gdy dostęp do tyłu jest zablokowany zabudową, gdy podejrzewasz uszkodzenie modułu sterującego lub gdy konieczne są pomiary pod napięciem. W tych przypadkach właściwym krokiem jest serwis.

Na co uważać: nie ufaj uniwersalnym listom kodów błędów z forów. Ten sam kod w różnych modelach Bosch może oznaczać inną usterkę.

Objawy i przyczyny — grzałka, NTC, presostat, moduł, kamień

Brak ciepła w cyklu 60°C nie jest jednoznaczny z uszkodzoną grzałką. Za ten objaw odpowiada kilka podzespołów, a wymiana części na ślepo generuje koszty bez rozwiązania problemu.

Grzałka to rezystancyjny element grzejny. Jej uszkodzenie objawia się najczęściej przerwą w obwodzie, którą wykrywa się multimetrem. Czujnik NTC mierzy temperaturę wody i przekazuje sygnał do modułu; jego awaria powoduje, że pralka nie inicjuje grzania lub interpretuje temperaturę błędnie. Presostat odpowiada za poziom wody, a moduł sterujący za logikę całego cyklu.

Kamień działa stopniowo. Osad na powierzchni grzałki pogarsza przewodzenie ciepła, wydłuża czas nagrzewania i zwiększa obciążenie elementu, co w konsekwencji prowadzi do jego uszkodzenia. W wodzie o wysokiej twardości proces ten przyspiesza.

Jak odczytać E-Nr i FD — dobór grzałki po numerze, nie po nazwie serii

Tabliczka znamionowa pralki Bosch znajduje się najczęściej na wewnętrznej stronie drzwi, na ramie przy zawiasach, na tylnej ścianie lub pod klapką filtra. To na niej znajdują się dwa kluczowe oznaczenia.

E-Nr to numer modelu. Jego struktura obejmuje oznaczenie grupy i wariantu, a końcówka po ukośniku (/xx) wskazuje konkretną wersję produkcyjną. FD to kod daty produkcji, który pozwala zawęzić zakres stosowanych podzespołów.

Przykład: model WAN2426EPL/01 to inny wariant niż WAN2426EPL/07, mimo identycznej nazwy handlowej. Grzałki mogą się między nimi różnić mocą lub kształtem kołnierza.

Nazwa „Serie 4” opisuje segment rynkowy, a nie konkretną konstrukcję. W ramach tej samej serii producent stosował różne grzałki, dlatego dobór po nazwie prowadzi do zakupu niepasującej części. Grzałki Bosch i Siemens są często współdzielone w ramach grupy BSH, co oznacza, że ten sam element może występować w obu markach pod różnymi numerami katalogowymi. Pełny katalog części zamiennych do pralek Bosch i Siemens pozwala zweryfikować zgodność po numerze E-Nr.

Jak dobrać właściwą grzałkę — moc, wymiary, kołnierz, NTC, uszczelka

Dobór przebiega według stałej sekwencji sześciu kroków:

1. Odczytaj pełny E-Nr z końcówką /xx oraz kod FD z tabliczki znamionowej.
2. Ustal moc grzałki: 1900 W, 1950 W lub 2000 W.
3. Zmierz długość elementu (20–27 cm) i średnicę kołnierza (81×27–28 mm).
4. Sprawdź, czy grzałka ma otwór na czujnik NTC.
5. Dobierz uszczelkę dopasowaną do kołnierza.
6. Wybierz wersję OEM lub zamiennik.

Przykładowe numery katalogowe grzałek Bosch: 12045481 (2000 W, 230 V, długość 27 cm, kołnierz 81×28 mm), 00659861 (2000 W, 262 mm, z miejscem na czujnik), 00488731 (1900 W, z zamiennikiem 12024715).

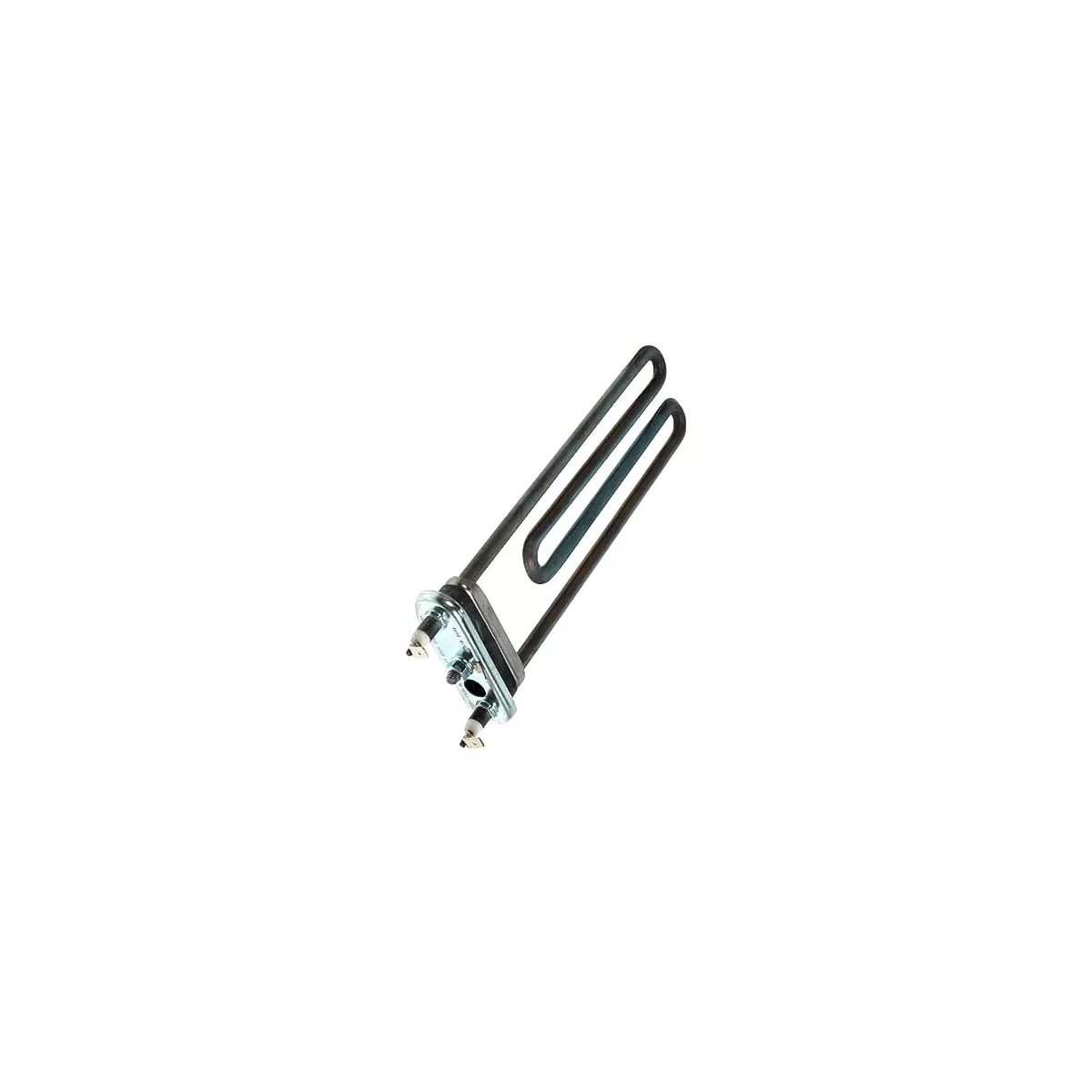

Grzałka do pralki Bosch / Siemens 2000 W 12045481 Grzałka 2000 W, 230 V, dł. 27 cm, kołnierz 81 × 28 mm — dobierana po pełnym E-Nr urządzenia. 183,95 zł  •  Zobacz produkt →

Wybór między OEM a zamiennikiem sprowadza się do trzech kryteriów. Część oryginalna gwarantuje pełną zgodność z fabryczną specyfikacją. Sprawdzony zamiennik jest dostępny szybciej i w niższej cenie, przy zachowaniu parametrów elektrycznych i wymiarowych. W CzesciAGD.pl katalog grzałek Bosch i Siemens zawiera numery OEM oraz listy „Pasuje do” obejmujące setki numerów E-Nr, co pozwala zweryfikować dobór przed zakupem.

Jak sprawdzić grzałkę multimetrem — pomiar rezystancji i NTC

Pomiar potwierdza usterkę przed zakupem części i eliminuje ryzyko wymiany sprawnego elementu.

1. Odłącz pralkę od prądu i zakręć dopływ wody.
2. Uzyskaj dostęp do końcówek grzałki od tyłu urządzenia.
3. Ustaw multimetr na zakres rezystancji i zmierz opór między końcówkami grzałki.
4. Zmierz rezystancję czujnika NTC.
5. Zinterpretuj wyniki.

Kalkulator rezystancji R=U²/P: dla napięcia 230 V i mocy 1900 W wynik to około 27,8 Ω, dla 2000 W około 26,5 Ω, dla 2300 W około 23 Ω. Sprawne grzałki mieszczą się w zakresie 20–40 Ω. Wartość OL oznacza przerwę w obwodzie, czyli uszkodzoną grzałkę.

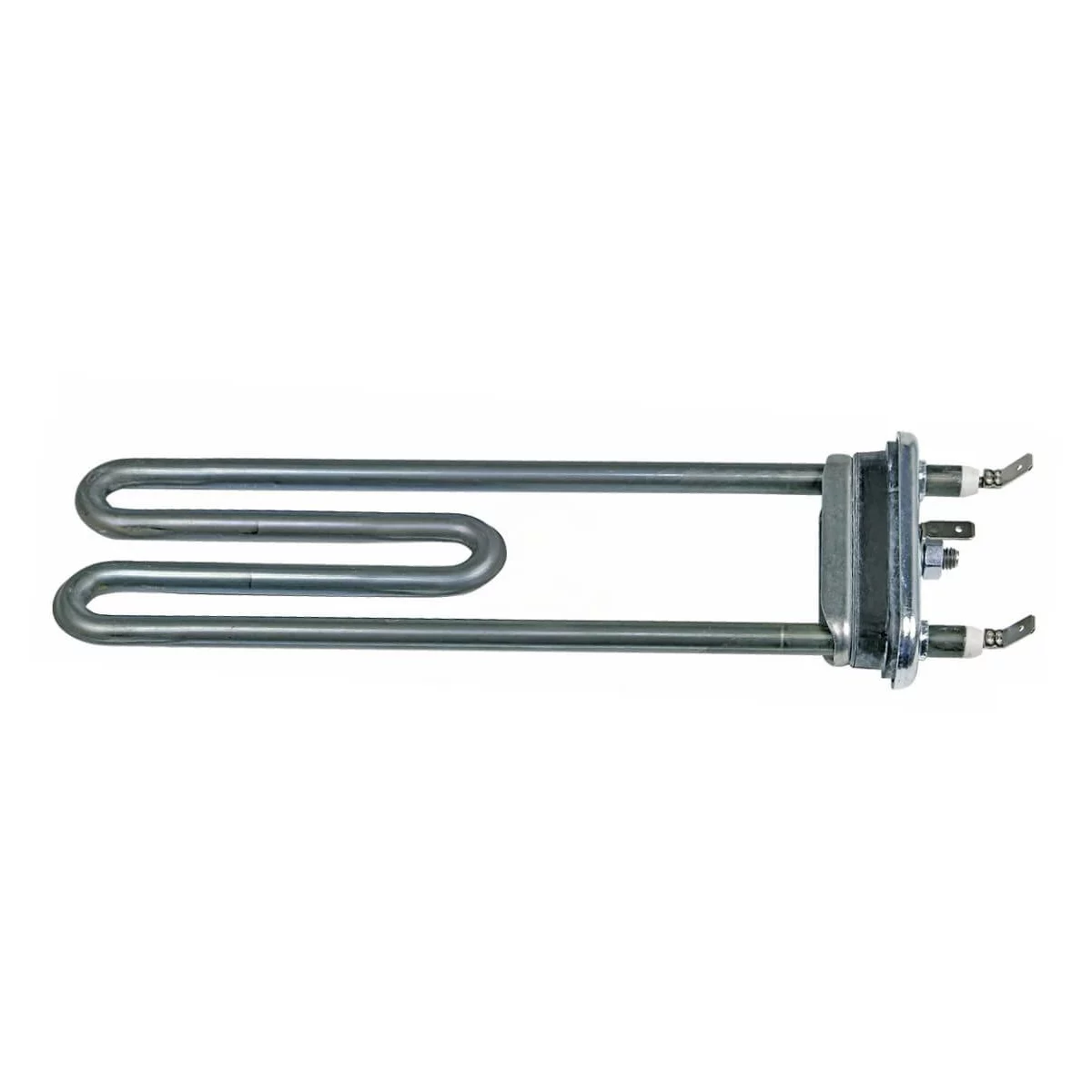

Grzałka do pralki Bosch / Siemens 1900 W 00488731 Grzałka 1900 W (≈ 27,8 Ω) do pralek Bosch / Siemens, zamienna dla kodów 00488731, 00640435 i 12024715. 58,21 zł  •  Zobacz produkt →

Czujnik NTC w temperaturze pokojowej powinien wskazywać około 20 000–50 000 Ω. Wartość OL oznacza przerwę, a wynik bliski zeru zwarcie. Obie sytuacje kwalifikują czujnik do wymiany.

Na co uważać: nie myl zakresu pomiarowego multimetru (0–120 Ω) z wartością docelową grzałki. Zakres to możliwość przyrządu, a nie oczekiwany wynik. Nigdy nie wykonuj pomiarów przy włączonym zasilaniu.

Wymiana grzałki krok po kroku

Narzędzia: multimetr, wkrętaki krzyżowe, klucz lub nasadka, szczotka do usuwania kamienia, nowa uszczelka.

Czas: 45–90 minut.

1. Odłącz prąd i wodę, opróżnij bęben z resztek wody.
2. Odsuń pralkę od ściany i zdejmij tylną ścianę.
3. Wykonaj zdjęcie okablowania przed demontażem.
4. Odłącz przewody zasilające i czujnik NTC.
5. Odkręć centralną nakrętkę i wyjmij grzałkę.
6. Oczyść gniazdo z kamienia.
7. Zamontuj nową grzałkę z nową uszczelką.
8. Dokręć nakrętkę równomiernie, bez nadmiernej siły.
9. Podłącz przewody zgodnie ze zdjęciem.
10. Wykonaj test szczelności i cyklu gorącego.

Checklista punktów kontrolnych:

• Zasilanie i woda odłączone przed demontażem
• Zdjęcie okablowania wykonane
• NTC odłączony bez uszkodzenia przewodu
• Gniazdo oczyszczone z kamienia
• Nowa uszczelka założona
• Nakrętka dokręcona równomiernie
• Przewody podłączone zgodnie ze zdjęciem
• Test szczelności bez wycieków
• Cykl 60°C zakończony z podgrzewaniem

Typowe objawy błędu: przeciek oznacza źle osadzoną lub uszkodzoną uszczelkę albo nierównomiernie dokręconą nakrętkę. Brak grzania po wymianie wskazuje na nieprawidłowe podłączenie przewodów lub pominięty czujnik NTC.

Najczęstsze błędy i jak je naprawić

Dobór po „Serie 4” zamiast po E-Nr. Objaw: nowa grzałka nie pasuje wymiarowo lub elektrycznie. Naprawa: zweryfikuj pełny E-Nr z końcówką /xx i dobierz część ponownie.

Mylenie mocy 1950 W i 2000 W. Objaw: grzałka pasuje mechanicznie, ale pracuje nieprawidłowo. Naprawa: porównaj moc z tabliczką znamionową i specyfikacją modelu.

Pominięcie czujnika NTC. Objaw: pralka nie inicjuje grzania po wymianie. Naprawa: sprawdź, czy nowa grzałka ma otwór na NTC i czy czujnik został podłączony.

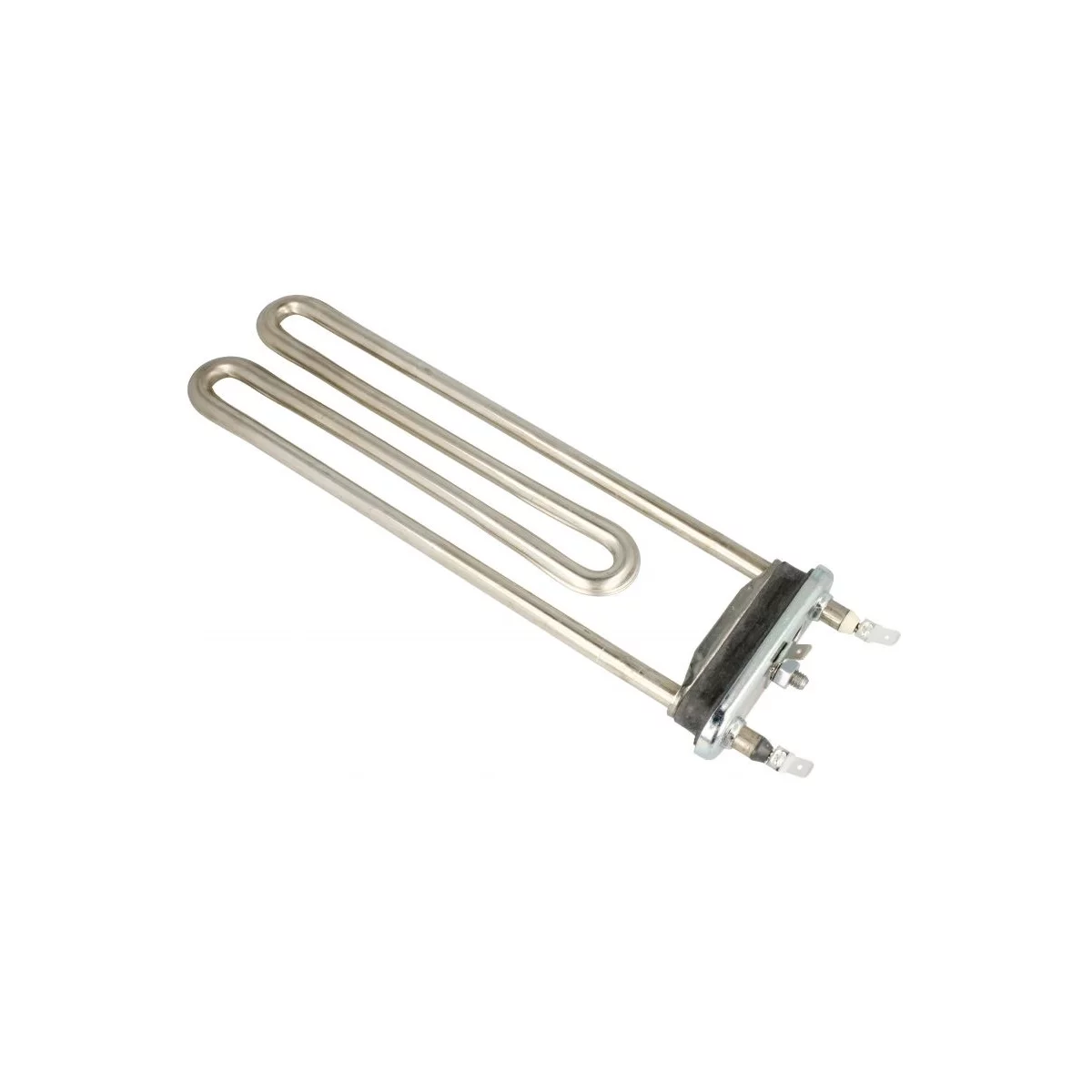

Grzałka do pralki Bosch / Siemens z miejscem na czujnik 2000 W 00659861 Grzałka 2000 W z miejscem na czujnik NTC, dł. 262 mm, kołnierz 81 × 27 mm, zamiennik 12037827. 78,48 zł  •  Zobacz produkt →

Mylenie kodu E02 z usterką grzałki. Objaw: wymiana grzałki nie usuwa błędu. Naprawa: potwierdź znaczenie kodu w instrukcji konkretnego modelu przed wymianą części.

Brak nowej uszczelki. Objaw: przeciek po montażu. Naprawa: wymień uszczelkę na nową i osadź ją równomiernie.

Pomiar pod napięciem. Objaw: ryzyko porażenia i uszkodzenia multimetru. Naprawa: wykonuj pomiary wyłącznie na odłączonym urządzeniu.

Brak testu szczelności. Objaw: wyciek ujawnia się dopiero w trakcie prania. Naprawa: wykonaj krótki cykl kontrolny przed pełnym praniem.

Naprawa czy nowa pralka — kiedy się opłaca

Koszt części do pralki Bosch Serie 4 zamyka się w przedziale 34–85 zł za zamiennik i 100–270 zł za oryginał. Samodzielna naprawa to wydatek 40–150 zł, natomiast zlecenie wymiany serwisowi to koszt 280–480 zł. Nowa pralka Bosch to wydatek rzędu 1800–4000 zł.

Reguła decyzyjna jest prosta: naprawa jest opłacalna, dopóki jej koszt nie przekracza 50% ceny nowego urządzenia. Przy pralce mającej 8–10 lat i wycenie naprawy na 700–900 zł warto porównać ją z nowym modelem w cenie 1200–1600 zł.

Drzewko decyzji:

• Koszt naprawy poniżej 50% ceny nowej pralki → napraw samodzielnie.
• Koszt naprawy zbliżony do 50%, urządzenie starsze niż 8 lat → rozważ serwis lub nowy sprzęt.
• Podejrzenie uszkodzenia modułu sterującego → serwis.
• Pralka na gwarancji → autoryzowany serwis.

Kontekst regulacyjny wzmacnia opłacalność naprawy. Dyrektywa UE 2024/1799 o prawie do naprawy, obowiązująca od 31.07.2026, zakłada dostępność części zamiennych przez 7–10 lat od wprowadzenia produktu na rynek. Dla użytkowników pralek Bosch oznacza to dłuższą dostępność elementów takich jak grzałki.

Co dalej — profilaktyka i kolejne kroki

Trwałość grzałki zależy przede wszystkim od jakości wody i sposobu eksploatacji. Regularne odkamienianie ogranicza osad na powierzchni elementu grzejnego. Stosowanie programów o niższej temperaturze przy odpowiednich detergentach zmniejsza tempo narastania kamienia. Kontrola stanu uszczelki przy każdej wymianie części zapobiega przeciekom.

Serwis jest właściwym krokiem, gdy podejrzewasz uszkodzenie modułu sterującego, gdy konieczne są pomiary pod napięciem lub gdy pralka jest na gwarancji.

Jeśli potrzebujesz ponownie dobrać część, w CzesciAGD.pl możesz zweryfikować grzałkę po numerze E-Nr za pomocą wyszukiwarki po modelu. Katalog obejmuje numery OEM i sprawdzone zamienniki z listami zgodności, a doradztwo techniczne pozwala potwierdzić dobór przed zakupem. Wysyłka realizowana jest w 24–48 h, części objęte są gwarancją 12–24 miesięcy, a na zwrot masz 14 dni.
